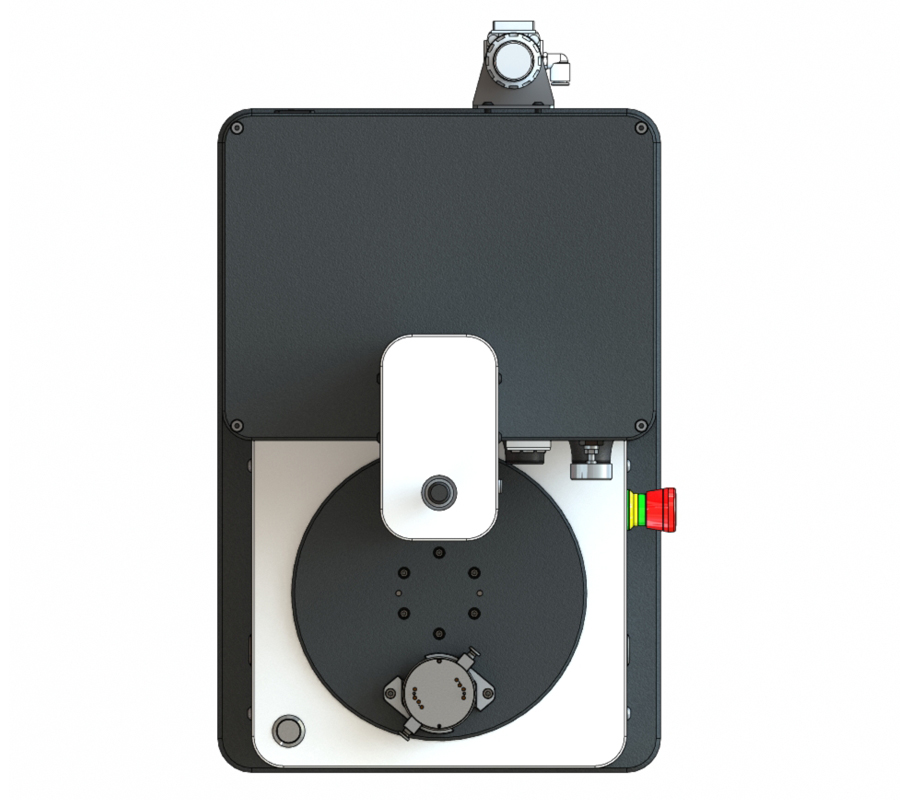

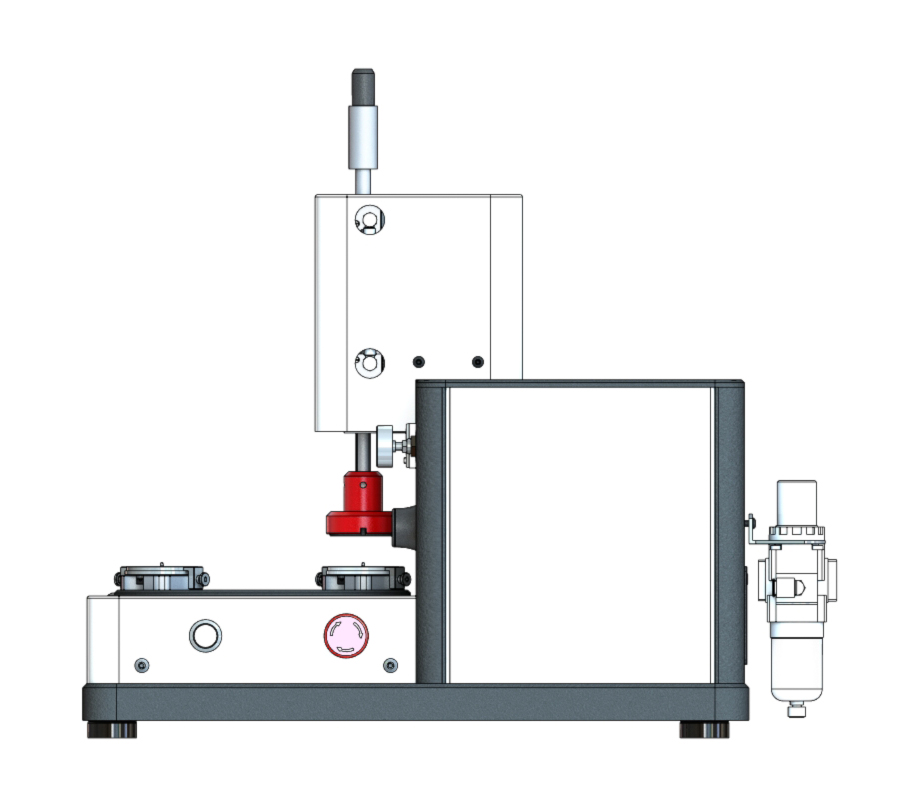

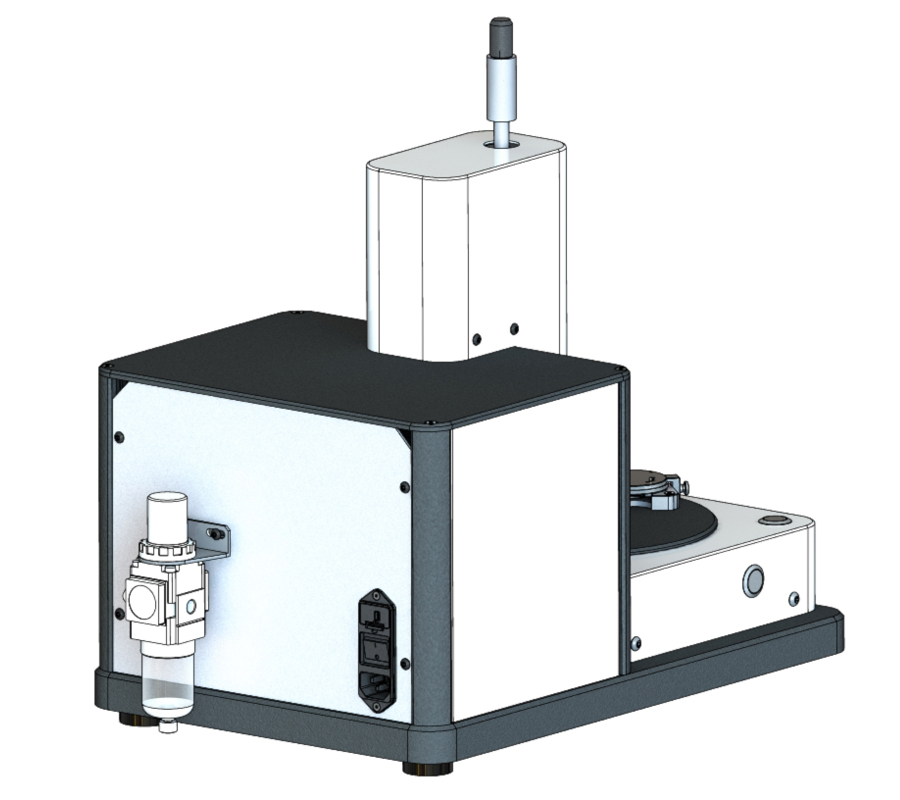

HoroPress P200 / Presse semi-automatique

Compact et ergonomique

De l’intégralité de l’intelligence embarquée dans son embase, cette presse est entièrement transportable facilement, rapidement et occupera un minimum d’espace sur votre espace de travail.

Précision

Grâce au vérin spécial qui possède une douille à billes avec recirculation et sa butée axiale nous garantissons une très grande rigidité et répétabilité de positionnement.

Travail en temps masqué

Grâce à la table tournante pneumatique à 2 positions, précise, rigide, répétable et sécurisée, gagnez du temps et optimisez votre process.


Données techniques

° Type de presse :
Pneumatique, guidage à billes rigide, précis et avec anti-rotation intégrée (max 0.7Nm)
Commande entièrement intégrée (pneumatique + électrique)
230 VAC / 6 bars

° Table tournante :
Pneumatique, avec vérin indexeur intégré, 2 positions (4 sur demande)

° Force :
Réglable de 10N à 140N / ±0.5%
Régulateur de précision et afficheur numérique intégré / Sécurité active grâce au pilotage intelligent de la pression

° Course :
50mm réglable

° Cycle :
Départ cycle par commande bi-manuelle
Temps de pressage réglable de 0 à 5 secondes
Temps de rotation de la table de 0.5-0.7 secondes
Commande d’éjection par bouton ou programmée selon l’application



Données techniques

° Répétabilité :
Butée simple : ±0.02mm / Option butée micrométrique : ±0.005mm

° Réglage :
Vitesse, amortissement, pression de travail et temps de cycle

° Éjection :
Semi-automatique par piston pneumatique, course 5 mm
Convertible en buse de soufflage

° Nettoyage :
Buse de soufflage intégrée, débit réglable

° Outillage :
Sur mesure. Chassage, rivetage, formage, pliage, mise en contrainte, etc.
Broche Ø10h7 , intérieur Ø5.5H7 + M5 / posage Ø50mm maxi
Extracteur intégré, tige porteuse Ø16 ou sur mesure

° Dimension :
300x510x475mm / ~25kg

Accessoires

Posages développés et réalisés sur mesure selon vos besoins.

Tampons et outillages développés et réalisés sur mesure selon vos besoins.
