HoroBot B501 / Interface PowerSupply-PLC

Interface PowerSupply-PLC

L’actuel module d’alimentation et de sécurité du Meca500 (PowerSupply) ne pouvant pas être directement interfacé à un automate industriel (PLC) sans résistance supplémentaire, nous avons développé ce module afin de simplifier cette opération et de pouvoir directement et simplement connecter des I/O de PLC au PowerSupply.

Simplification du câblage

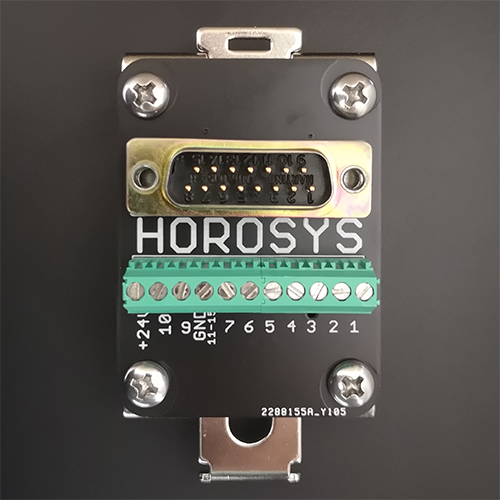

Cet accesoire permet de simplifier et uniformiser le câblage car il suffit d’utiliser un câble standard Sub-D 15 pour relier le PowerSupply à l’HoroBot B501, puis utiliser le bornier à vis de ce dernier pour câbler directement les I/O sur votre PLC.

Un module de conversion est également intégré afin de pouvoir utiliser une entrée NPN ou PNP de votre PLC.


Données techniques

° Dimension :
45x80x35mm (largeur x profondeur x hauteur)

° Fixation :
Clip pour rail DIN

° Bornier X1 :
1x connecteur Sub-D 15p mâle / Connection avec câble standard sur le PowerSupply

Données techniques

° Bornier X2 :
12x borniers à vis (0.5mm² max) / Connection filiaire sur votre PLC

° Tension entrée :
24VDC

° Tension sortie :
24VDC / NPN ou PNP (pour la sortie “External power status detection”
